产品介绍

系统简介

特性优势


◆ 仪器前端测温技术


◆ 全实时图像,图像无延时现象

◆ 零照度、透烟雾、透水雾监控


◆ 测温快速、精确,均匀性好

◆ 红外图像压缩及网络传输

◆ 国际领先的变电站设备智能识别系统



◆ 自动生成报表功能


◆ 全面兼容IEC61850协议

◆ 系统集成方便


红外全景图(局部)




使用条件


(1) 设备供电电源: 220V交流电源;

(2) 最高空气温度:50℃;

(3) 最低空气温度:-20℃;

(4) 最高空气相对湿度:95%;

(5) 最低空气相对湿度:10%;

(6) 适用于输电线路、变电站、配网开关房等现场设备的检测;

(7) 具有良好的抗干扰能力;

(8) 具有良好的防水能力。


功能描述


(1)    操作简单、携带方便,具有持续时间长、可采用220V电源连续工作24小时以上;

(2)    具有无线发送模块,在仪器现场架设后,能自动向手机发送温度信息,如温度超过预设阀值,可立即向手机发送报警信息;

(3)    具备设备自动识别管理,对与系统采集的热图(无论自动采集还是人工采集)进行自动识别,通过图像配准的方法识别出该热图能有效的设备目标,保证温度检测的有效性。

(4)    具备防误报识别系统,所有的温度测量都基于有效的目标识别,根据巡查策略可以只测量标记过的设备,对于外界的干扰热源自动剔除,有效的防治了误报警的产生。

(5)    具备详细设备工作状态管理功能,建立所有设备以及设备部件的管理体系,在自动巡检的同时对本红外热像仪巡视范围内的所有设备部件进行温度分析记录。在报警的时候可以详细到具体设备故障部位。

(6)    红外图谱的成像、存储方式应为实时动态成像。具有动态报警图像自动标记的功能,能采用数据分段存储形式;

(7)    本机测量时应具有可对热图进行实时的点、区域、及最高温度实时跟踪功能;

(8)    配有专用分析软件,该软件至少应具有对动态热像进行任意点、线、区域的温度分析对比功能,并可生成温度趋势曲线;可针对趋势曲线中任意的关心部位,快速调取关键帧;

(9)    可截取文件中的关键一段重新录制为另一个文件;并按照用户要求制作技术报告模板,自动生成WORD报告;也可以自动批量生成WORD报告;

(10) 机器现场架设需简单方便,单人能完成操作;

(11) 机器为一体化设计,抗冲击和震动,抗电磁干扰。


技术参数

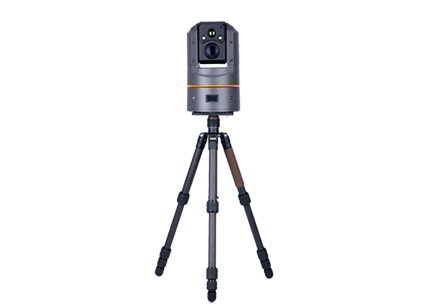

产品由单筒红外热像仪、三脚架、主控箱三部分组成。


单筒红外热像仪

DM66-37
     (防水护罩)

视场角/最小焦距

25°×19°/0.3m

空间分辨率

0.65mrad

探测器类型

非制冷焦平面微热型

波长范围

7.5-14μm

热灵敏度

≤0.06℃@30℃

帧频

50Hz可分析热图数据输出

变焦功能

电子/自动调焦

测温范围

-20 ℃~+650 ℃,可扩展到1200℃

测温精度

±2℃ 或 ±2%(读数范围),取最大值

测温方式

自动测温

大气穿透率校正

自动校正

辐射率校正

自动校正

光学校正

自动校正

测温方式

连续动态测温

工作环境温度

-15℃~ +50℃

存放环境温度

-40℃~70℃

防护等级

IP66



三脚架

Gitzo GT2542
     (三只长脚钉)

承重

18KG

闭合长度

56cm

最大高度

167cm

最大高度(中轴放下)

139cm

最小高度

15cm



主控箱

主控电脑

定制触摸屏

通讯模块

4G通信模块

电源接口

交流220V航空插头
直流12V航空插头

防护等级

IP66


基本分析功能

点温功能(十字交叉点温度显示,可任意多点同时测温):
     直线分析(可对图像上任一直线(多条)进行温度分:
     区域分析(可对图像上的相关多区域进行温度分析,且区域可任意移动和改变大小)

调节功能

自动调整图像增益及亮度/对比度;
     电动调焦:自动/手动调色

基本设置功能

高温报警:高低温捕捉;等温分析;
     伪彩功能:辐射率、距离、环境温度、相对湿度等各项参数的设置功能;冻结/激活功能:图像电子放大功能;

智能报警功能

设定报警温度值,自动发送信息至手机

专业红外分析软件

多种趋势分析功能

自动生成动态的红外数据列表、动态的时间~温度曲线、动态的直线~温度曲线

负荷数据关联功能

可标记任意时刻的电力设备负荷值关联到趋势曲线上

多分析窗口显示

多个对象分析窗口之间可同时显示,并且快速切换,便于不同图像进行快速对比

文件截取录制

截取文件中的一段重新录制为一个文件

报告自动生成

在分析软件设置了多种分析模板的基础上自动生成报告

关键帧快速调取

针对趋势曲线中任意的关心部位,快速调取关键帧

数据提取

获取红外图或分析对象包含的温度数据拷贝到excel中

时间温度趋势分析

可获得最高温度、平均温度、最低温度的趋势曲线,可了解整个负荷周期温度变化的情况

多分析曲线在同一坐标系显示

能对比出关心部位与正常部位之间的温度差异,判断缺陷情况

直线温度变化趋势曲线

随着负荷或工况条件发生变化,直线范围内的温度随之变化的趋势曲线

网站数据仅供参考,如遇变更或调整恕不另行通知,以实际产品为准。
